A Zündkerze Diagramm ist der schnellste Weg, drei Dinge auf einmal zu bestätigen: die richtige Zündkerze für einen Motor, die richtige Abstandseinstellung und den Wärmebereich, den der Motor tatsächlich benötigt. Der Vergleich einer Tabelle mit der OEM-Nummer des Motors, anstatt anhand eines Teils zu raten, das „ähnlich aussieht“, verhindert die beiden häufigsten Zündkerzenausfälle in der Praxis: Vorzündung durch eine Kerze, die zu heiß läuft, und Verschmutzung durch eine Kerze, die zu kalt läuft. Die meisten Fehler bei nicht übereinstimmenden Steckern sind darauf zurückzuführen, dass der Diagrammschritt vollständig übersprungen wurde und Ersetzen eines Stopfens allein basierend auf der Gewindegröße.
Ein Diagramm ist auch die einzige zuverlässige Möglichkeit, Stecker verschiedener Marken zu vergleichen, ohne das Teil physisch zu messen. Gewindesteigung, Reichweite und Sitztyp sehen mit dem Auge bei 12 mm oder 14 mm fast identisch aus, doch ein halber Millimeter Unterschied in der Reichweite reicht aus, um entweder einen Kolben zu treffen oder die Zündspitze zu weit in der Kammer versenkt zu lassen. Diagramme gibt es genau deshalb, weil diese Abmessungen optisch nicht offensichtlich sind und weil die Wärmebereichszahlen nicht herstellerübergreifend standardisiert sind, so dass die gedruckte Zahl allein bedeutungslos ist, ohne zu wissen, zu welcher Markenskala sie gehört.
In diesem Leitfaden erfahren Sie, wie Zündkerzentabellen aufgebaut sind, wie die Spalten für Wärmebereich und Abstand richtig gelesen werden, wie Querverweistabellen zwischen Marken funktionieren, wie die Buchstaben und Zahlen in einer Teilenummer entschlüsselt werden, welche Drehmomentwerte für welchen Sitztyp gelten, wie sich die Anwendungskategorie ändert, welche Zeile der Tabelle gilt und welche Zahlen tatsächlich wichtig sind, wenn ein Motor Fehlzündungen, Verschmutzungen oder Leistungsverluste aufweist.
Was eine Zündkerzentabelle tatsächlich enthält
Eine Standard-Zündkerzentabelle ordnet die Zündkerzen zunächst nach Motoranwendung und listet dann die technischen Spalten auf, die zur Bestätigung des Einbaus erforderlich sind. Die fünf Säulen, die in fast jedem Herstellerdiagramm erscheinen sind Teilenummer, Gewindegröße und -reichweite, Wärmebereich, Spalt und empfohlenes Drehmoment.
Teilenummer/OEM-Querverweis
Die Katalognummer des Herstellers sowie die entsprechenden Nummern konkurrierender Marken, sodass ein Techniker Denso oder Champion durch NGK ersetzen kann, ohne den Motorraum erneut zu vermessen.

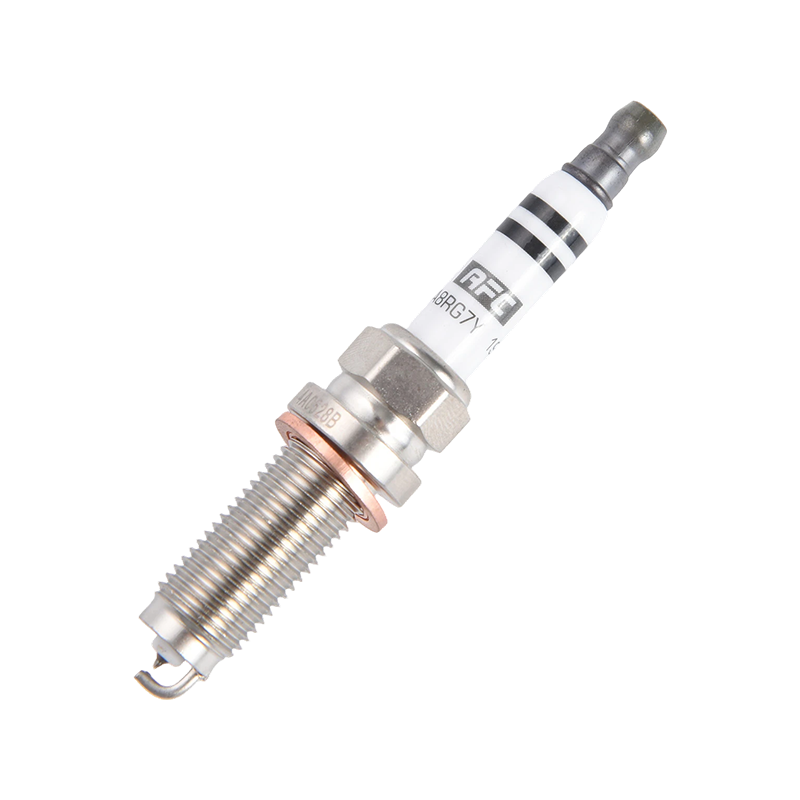

Gewindegröße und -reichweite
Wird in Millimetern angegeben, typischerweise 10 mm, 12 mm, 14 mm oder 18 mm Gewindedurchmesser, neben der Reichweite (die Länge des Gewindeabschnitts, der im Zylinderkopf sitzt, normalerweise 12 mm bis 26,5 mm).
Wärmebereichsnummer
Eine relative Skala (keine absolute Temperatur), die angibt, wie schnell die Zündkerze Wärme von der Zündspitze ableitet. Niedrigere Zahlen werden auf NGK- und Denso-Skalen heißer; Höhere Zahlen laufen auf Champion- und Bosch-Waagen heißer.
Elektrodenlücke
Der Abstand zwischen Mittel- und Masseelektrode, gemessen in Millimetern oder Zoll, hat direkten Einfluss auf die Funkenstärke und darauf, wie leicht sich das Luft-Kraftstoff-Gemisch entzündet.
Anzugsdrehmoment
Spezifiziert durch Gewindegröße und Sitztyp (Dichtung oder konisch), da ein zu starkes Anziehen eines Stopfens mit konischem Sitz zu Rissen im Porzellanisolator führen kann und ein zu geringes Anziehen zu einer schlechten Zylinderabdichtung führt.
Dekodierung der Buchstaben und Zahlen in einer Teilenummer
Eine Zündkerzentabelle ist erst dann wirklich nützlich, wenn die Teilenummer selbst gelesen werden kann, ohne dass man etwas nachschlagen muss. Hersteller packen Gewindegröße, Reichweite, Wärmebereich und Elektrodentyp in eine einzige alphanumerische Zeichenfolge, und die Position jedes Zeichens ist innerhalb des markeneigenen Systems konsistent, auch wenn sie von Marke zu Marke unterschiedlich ist.
Verwenden Sie NGK als Referenzsystem, da es sich um die Marke mit den meisten Querverweisen in den Diagrammen mehrerer Hersteller handelt: Der erste Buchstabe identifiziert normalerweise den Gewindedurchmesser, der folgende Buchstabe oder die folgenden Buchstaben beschreiben die Sechskantgröße und den Elektrodenvorsprung, die Zahl in der Mitte gibt den Wärmebereich an, ein Buchstabe unmittelbar nach der Wärmebereichsnummer signalisiert häufig eine erweiterte Reichweite oder einen konischen Sitz, und ein nachgestelltes Suffix wie IX, P oder GR identifiziert Iridium, Platin oder ein rennsportspezifisches Design. Durch die Änderung eines einzelnen Zeichens im Code kann sich die Anpassung ändern , weshalb Diagramme die vollständige Zeichenfolge auflisten, anstatt Teilübereinstimmungen zuzulassen.
Denso folgt einer ähnlichen Logik, jedoch mit eigenen Buchstabenzuweisungen, und Champion und Bosch verwenden völlig unterschiedliche Präfix- und Suffixkonventionen. Ein Diagramm, das alle vier Marken nebeneinander auflistet, erledigt die Dekodierungsarbeit im Voraus, aber wenn man die zugrunde liegende Codestruktur versteht, ist es möglich, einen offensichtlichen Dateneingabefehler in einem Diagramm zu erkennen, etwa eine Ziffer des Wärmebereichs, die nicht mit dem Rest der Zeile übereinstimmt.
Zündkerze Diagramme nach Anwendungskategorie
Der Katalog derselben Marke umfasst Kfz-, Motorrad-, Schiffs- und Kleinmotorenstecker, und jede Kategorie konzentriert sich tendenziell auf unterschiedliche Gewindegrößen, Reichweitenlängen und Wärmebereichsbänder, da die Motoren selbst mit unterschiedlichen Drehzahlobergrenzen und Arbeitszyklen laufen.
| Bewerbung | Gemeinsame Gewindegröße | Gemeinsame Reichweite | Typische Drehzahlobergrenze |
|---|---|---|---|
| Pkw/Leicht-Lkw | 12mm bis 14mm | 19mm | 6.000 bis 7.000 U/min |
| Motorrad / Sportfahrrad | 10mm bis 12mm | 12mm bis 19mm | 10.000 bis 14.000 U/min |
| Außenbordmotor | 14mm | 19 mm bis 26,5 mm | 5.500 bis 6.500 U/min |
| Rasen / kleiner Motor | 14mm bis 18mm | 9,5 mm bis 12,7 mm | 3.000 bis 3.600 U/min |
| Industriegenerator | 14mm | 12,7 mm bis 19 mm | 3.600 U/min (fest) |
Schiffs- und Motorradkarten verdienen besondere Aufmerksamkeit, da beide Anwendungen über längere Zeiträume hinweg dauerhaft hoher Belastung ausgesetzt sind, was dem entgegengesetzten Arbeitszyklus eines Rasenmähers entspricht, der im Leerlauf läuft, überlastet und innerhalb von Minuten wiederholt abschaltet. Ein Karteneintrag, der für den dauerhaften Einsatz mit hoher Drehzahl ausgelegt ist, wird fast immer einen kälteren Wärmebereich angeben als der äquivalente Gewindegrößeneintrag für einen intermittierend betriebenen Kleinmotor, auch wenn die physikalischen Abmessungen ansonsten identisch sind.
Drehmomentwerte für die Montage nach Gewindegröße und Sitztyp
Das Drehmoment ist die Spalte, die in einem Diagramm am häufigsten übersprungen wird, sie ist jedoch genauso wichtig wie der Abstand oder der Wärmebereich. Ein zu starkes Anziehen eines Stopfens mit konischem Sitz kann zu Rissen im Porzellanisolator oder zur Beschädigung des Sitzes führen , während ein zu geringes Drehmoment eines Dichtungssitzstopfens einen Verbrennungsgasleckpfad um das Gewinde herum hinterlässt, der den Zylinderkopf mit der Zeit erodiert.
| Gewindegröße | Drehmoment des Dichtungssitzes | Drehmoment des konischen Sitzes |
|---|---|---|
| 10mm | 8 bis 10 Nm | 8 bis 10 Nm |
| 12mm | 15 bis 20 Nm | 10 bis 15 Nm |
| 14mm | 20 bis 30 Nm | 15 bis 23 Nm |
| 18mm | 30 bis 40 Nm | 20 bis 30 Nm |
Bei diesen Bereichen wird von einem trockenen, ungeschmierten Gewinde ausgegangen, und die überwiegende Mehrheit der Diagramme stellt ihre Drehmomentwerte so dar. Wenn Anti-Seize-Mittel auf die Gewinde aufgetragen wird, erhöht sich die effektive Klemmkraft bei einer bestimmten Drehmomenteinstellung. Daher sollte der tatsächliche Drehmomentwert um etwa 10 bis 20 Prozent gegenüber dem Trockengewindewert in der Tabelle verringert werden, um eine übermäßige Kompression des Sitzes zu vermeiden. Ein Drehmomentschlüssel ist die einzige zuverlässige Möglichkeit, diese Werte konstant zu erreichen ; Die übliche Methode „handfest plus eine Vierteldrehung“ ist ein Näherungswert, der für Dichtungssitzstopfen einigermaßen gut funktioniert, bei konischen Sitzen jedoch weitaus weniger nachsichtig ist.
Der Wärmebereich ist die Spalte in einer Zündkerzentabelle, die am häufigsten falsch gelesen wird, da die Skalenrichtung zwischen den Herstellern wechselt. NGK und Denso verwenden aufsteigende Nummern für kältere Stecker , was bedeutet, dass eine 9 kälter ist als eine 6. Champion und Bosch verwenden die gegenteilige Konvention , wobei höhere Zahlen auf einen heißeren Stecker hinweisen.
| Marke | Skalierungsrichtung | Typischer Bereich | Heißeres Beispiel |
|---|---|---|---|
| NGK | Niedrigere Zahl = heißer | 2 bis 12 | BR6 ist heißer als BR9 |
| Denso | Niedrigere Zahl = heißer | 2 bis 12 | U22 ist heißer als U27 |
| Champion | Höhere Zahl = heißer | 7 bis 16 | RV15 ist heißer als RV9 |
| Bosch | Höhere Zahl = heißer | 2 bis 8 | WR7 ist heißer als WR5 |
Eine „heißere“ Kerze hat eine kürzere Isolatornase, die die Verbrennungswärme schneller in den Zylinderkopf überträgt, wodurch die Spitze kühl genug bleibt, um eine Vorzündung bei Hochlast-, Hochkompressions- oder Turbomotoren zu vermeiden. Ein „kälterer“ Stecker hat eine längere Isolatornase, die die Wärme an der Spitze länger speichert, was ihm hilft, Kohlenstoffablagerungen in Motoren, die mit niedrigeren Drehzahlen oder kürzeren Fahrzyklen laufen, selbst zu reinigen. Die Auswahl einer Stufe kälter als beim Original ist bei Ketten- oder Anhängeranwendungen üblich ; Außerhalb einer dokumentierten Tuning-Änderung ist es selten ratsam, eine Stufe heißer zu wählen.
Elektrodenabstand: Warum die Diagrammnummer nicht optional ist
Der in einer Tabelle aufgeführte Lückenwert ist auf den Spannungsausgang des Zündsystems und das Verdichtungsverhältnis des Motors kalibriert. Ein zu enger Spalt erzeugt einen schwachen, kleinen Funken Das hat Schwierigkeiten, ein mageres Gemisch zu entzünden, was zu Verzögerungen unter Last führt. Ein zu großer Spalt erfordert mehr Spannung, als die Spule zuverlässig liefern kann Dies führt zu zeitweise Fehlzündungen des Funkens, insbesondere bei hohen Drehzahlen.
Spalt zu eng (unterhalb der Spezifikation)
- Rauer Leerlauf und reduzierte Gasannahme bei niedriger Geschwindigkeit
- Erhöhtes Risiko einer Kohlenstoffverschmutzung mit der Zeit
- Spark findet möglicherweise eine Abkürzung entlang des Isolators, anstatt die Lücke zu überspringen
Spalt zu groß (oberhalb der Spezifikation)
- Zögern oder Stolpern beim Beschleunigen
- Spulenspannung, die die Lebensdauer der Zündspule verkürzt
- Höhere Wahrscheinlichkeit von Fehlzündungscodes bei Autobahngeschwindigkeit
| Motor-/Zündungstyp | Typischer Spalt (mm) | Typische Lücke (in) |
|---|---|---|
| Ältere Punktzündung | 0,6 bis 0,8 | 0,024 bis 0,032 |
| Elektronische Zündung serienmäßig | 0,8 bis 1,1 | 0,032 bis 0,043 |
| Coil-on-Plug (moderner Pkw) | 1,0 bis 1,3 | 0,039 bis 0,051 |
| Kleine Motoren / Rasengeräte | 0,5 bis 0,75 | 0,020 bis 0,030 |
Vormontierte Stecker sollten dennoch vor der Installation anhand der Tabelle überprüft werden , da Versand und Handhabung eine Fabriklücke um einige Hundertstel Millimeter schließen oder vergrößern können, was ausreicht, um die Kaltstartleistung bei Spulen-auf-Stecker-Systemen mit engen Toleranzen zu beeinträchtigen.
Wie Querverweisdiagramme zwischen Marken funktionieren
Eine Querverweistabelle ordnet die Teilenummer einer Marke der nächstgelegenen Entsprechung im Katalog einer anderen Marke zu, abgestimmt auf Gewindegröße, Reichweite, Wärmebereichsposition und Elektrodenmaterial. „Nächstes Äquivalent“ bedeutet nicht immer identisch , können sich zwei miteinander verbundene Stecker im Elektrodenspitzendesign (Standard-Nickel, Platin oder Iridium) leicht unterscheiden, selbst wenn alle Maßangaben übereinstimmen.
Beginnen Sie mit der bekanntermaßen funktionierenden Teilenummer, normalerweise aus dem OEM-Servicehandbuch oder dem aktuell installierten Stecker.
Passen Sie den Gewindedurchmesser und die Reichweite genau an, diese sind nicht verhandelbar; Eine Abweichung von 0,5 mm kann den Kolben treffen oder zu weit von der Kammer entfernt sein.
Stellen Sie sicher, dass die Position des Wärmebereichs gleichwertig ist und nicht nur die aufgedruckte Zahl, da die Richtung der Skala je nach Marke unterschiedlich ist, wie oben beschrieben.
Überprüfen Sie, ob der Sitztyp (Dichtung oder konisch) und das Elektrodenmaterial übereinstimmen, oder stellen Sie zumindest sicher, dass der Ersatz für denselben Arbeitszyklus ausgelegt ist.
Industrie- und Kleinmotoranwendungen, einschließlich Generatoren, Hochdruckreiniger und Kettensägen, verwenden häufig kompakte Extrusions- oder Einzylindermotoren, bei denen die OEM-Teilenummer mehreren Aftermarket-Äquivalenten in einer einzigen Diagrammzeile zugeordnet ist. Bestätigen Sie immer die Reichweite, bevor Sie davon ausgehen, dass es sich bei einem Querverweisteil um eine Einbaupassung handelt , da zwei Motoren mit gleicher Bohrungsgröße je nach Zylinderkopfdesign immer noch unterschiedliche Reichweitenstopfen verwenden können.
In der Tabelle aufgeführtes Elektrodenmaterial
Die meisten Diagramme enthalten eine Spalte zum Elektrodenmaterial, da diese sowohl die Lebensdauer der Zündkerze als auch das ideale Abstandskontrollintervall beeinflusst. Die Materialwahl verändert den Wärmebereich nicht , aber es ändert sich, wie oft der Spalt überprüft werden sollte und wie lange der Stecker vor dem Austausch hält.
| Material | Typische Lebensdauer | Notizen |
|---|---|---|
| Kupfer/Nickel-Legierung | 20.000 bis 30.000 Meilen | Niedrigste Kosten, größtmögliche Spaltprüfungsintervalle erforderlich |
| Platin (einzeln) | 60.000 bis 80.000 Meilen | Mittelelektrode beschichtet, langsamere Spalterosion |
| Platin (doppelt) | 60.000 bis 100.000 Meilen | Beide Elektroden beschichtet, gemeinsam bei verteilerloser Zündung |
| Iridium | 80.000 bis 120.000 Meilen | Feinerer Mitteldraht, geringerer Spannungsbedarf, längstes Intervall |
In einer Mehrmarkentabelle werden Iridium- und Platineinträge typischerweise in der gleichen Wärmebereichsreihe wie ihr Gegenstück aus Kupfer positioniert, lediglich als Premiumvariante mit einem anderen Suffixbuchstaben in der Teilenummer aufgeführt.
Wie Klima und Fahrverhalten die rechte Diagrammzeile verschieben
Zwei identische Motoren in unterschiedlichen Klimazonen oder Arbeitszyklen können in verschiedenen Zeilen derselben Tabelle landen, da der Wärmebereich der durchschnittlichen Betriebstemperatur der Zündspitze entsprechen soll und nicht nur dem Hubraum oder dem Verdichtungsverhältnis des Motors.
Kaltes Klima, kurze Reisen
Motoren, die vor Ende der Fahrt selten die volle Betriebstemperatur erreichen, neigen dazu, kältere Zündkerzen schneller zu verschmutzen. Der Standard-Wärmebereich eines Diagramms oder sogar eine Stufe heißer ist hier normalerweise angemessen.
Heißes Klima, anhaltende Belastung
Beim Abschleppen, Transportieren oder bei ausgedehnten Autobahnfahrten bei hoher Umgebungshitze steigen die Verbrennungstemperaturen. In vielen Diagrammen ist speziell für dieses Lastprofil ein optionaler Eintrag um eine Stufe kälter aufgeführt.
Stop-and-Go-Fahrten in der Stadt
Häufiger Leerlauf bei niedriger Drehzahl begünstigt eine etwas heißere Zündkerze, die in den kurzen Perioden höherer Last zwischen den Stopps immer noch Kohlenstoffablagerungen verbrennen kann.
Stetige Fahrt auf der Autobahn
Durch konstante Fahrten mit mittlerer bis hoher Drehzahl bleibt die Zündspitze auf einer stabilen Temperatur. Dies ist die Bedingung, auf die der standardmäßige Wärmebereich des Diagramms im Allgemeinen kalibriert ist.
Die „Standard“-Empfehlung eines Diagramms geht von einem durchschnittlichen Arbeitszyklus aus Daher ist jede Anwendung, die deutlich außerhalb dieses Durchschnittswerts liegt, dauerhaftes Abschleppen, Einsatz auf der Rennstrecke oder extrem kurze Fahrten in der Stadt, genau die Situation, in der sich ein Blick auf die in der Tabelle aufgeführte Zeile mit alternativen Wärmebereichen, falls vorhanden, einen zusätzlichen Schritt lohnt.
Häufige Fehler beim Lesen einer Zündkerzentabelle
Allein aufgrund der Gewindegröße passend. Zwei Stecker mit demselben 14-mm-Gewinde können eine völlig unterschiedliche Reichweite, einen unterschiedlichen Wärmebereich und einen unterschiedlichen Sitztyp haben. Daher schränkt die Gewindegröße die Suche ein, bestätigt jedoch nie allein die Passform.
Es wird davon ausgegangen, dass die Wärmebereichszahlen direkt zwischen den Marken vergleichbar sind. Ein Champion 9 und ein NGK 9 haben nicht den gleichen Wärmebereich; Entscheidend ist die Position innerhalb der Skala jeder Marke, nicht die aufgedruckte Ziffer.
Die Unterscheidung zwischen Dichtung und konischem Sitz wird ignoriert. Die Verwendung eines Drehmomentwerts für den Dichtungssitz bei einem Stecker mit konischem Sitz oder umgekehrt ist eine der häufigsten Ursachen für einen Riss im Isolator, der während des nächsten Wartungsintervalls entdeckt wird.
Lesen eines generischen Diagramms anstelle eines motorcodespezifischen Diagramms. Für dasselbe Fahrzeugmodelljahr können zwei unterschiedliche Motorcodes mit zwei unterschiedlichen Steckerspezifikationen verwendet werden. Daher muss der Diagrammeintrag mit dem Motorcode und nicht nur mit dem Modellnamen übereinstimmen.
Überspringen Sie die Lückenprüfung bei einem Stecker mit vorgefertigtem Spalt. Werksabstände können sich während der Verpackung und des Versands leicht verschieben, und der in der Tabelle aufgeführte Abstandswert sollte dennoch vor der Installation mit einem Abstandswerkzeug überprüft werden.
An die Materialspalte des Diagramms gebundene Lebensdauererwartungen
Die Spalte „Elektrodenmaterial“ dient gleichzeitig als grober Indikator für die Lebensdauer, sobald sie mit der Anwendungskategorie aus der obigen Tabelle abgeglichen wird. Bei dauerhafter Verwendung mit hoher Drehzahl verkürzt sich das Intervall jedes Materials etwas, bei leichter intermittierender Verwendung wird es verlängert.
Bei diesen Zahlen wird davon ausgegangen, dass der Abstand und der Wärmebereich aus der Tabelle bei der Installation korrekt waren. Ein falscher Wärmebereich kann die erwartete Lebensdauer jedes Materials etwa halbieren , da eine Kerze, die heißer oder kälter als vorgesehen läuft, Ablagerungen ansammelt oder die Elektrode schneller erodiert, als ihr Nennintervall erwartet.
Erforderliche Tools zur Überprüfung der Diagrammspezifikationen zu Hause
Spaltmessgerät in Draht- oder Münzform
Bestätigt die tatsächliche Lücke gegenüber dem im Diagramm aufgeführten Wert; Drahtmessgeräte sind bei Feindraht-Iridium-Elektroden genauer als flache Fühlerlehren.
Kalibrierter Drehmomentschlüssel
Wird benötigt, um den Drehmomentwert der Tabelle genau zu erreichen, insbesondere bei Kegelsitzkerzen, bei denen der akzeptable Bereich eng ist.
Zündkerzenstecker mit Gummieinsatz
Schützt den Porzellanisolator beim Aus- und Einbau und ist speziell auf die in der Tabelle aufgeführten Sechskantabmessungen abgestimmt.
Digitale Messschieber
Nützlich zur doppelten Überprüfung der Reichweite, wenn ein Diagrammeintrag mehrdeutig erscheint oder wenn vor der Installation ein gebrauchter Stecker mit einem neuen Teil mit Querverweis verglichen wird.
Verwenden des Diagramms zur Diagnose eines bestehenden Problems
Wenn ein Stecker bereits Verschleiß oder Verschmutzung aufweist, können Sie vermeiden, das Teil mit einer identischen Nichtübereinstimmung auszutauschen, indem Sie die Tabelle in einer festen Reihenfolge rückwärts durchgehen.
Schritt 1. Ziehen Sie den Stecker und notieren Sie die Farbe der Spitze, die Art der Ablagerung und das Abnutzungsmuster der Elektrode.
Bei Trockenheit und Ruß: Vergewissern Sie sich, dass der Wärmebereich in der Tabelle nicht einen Schritt kälter als der aufgeführte Standardwert war, und prüfen Sie, ob eine Ursache für fettes Gemisch vorliegt, die nichts mit der Zündkerze zu tun hat.
Wenn weiß oder blasig: Vergewissern Sie sich, dass der Heizbereich in der Tabelle nicht eine Stufe heißer war als angegeben, und überprüfen Sie den Zündzeitpunkt, bevor Sie den gleichen Heizbereich erneut installieren.
Schritt 2. Wählen Sie die Teilenummer erneut aus der richtigen Zeile der Tabelle aus, überprüfen Sie den Abstand und das Drehmoment erneut und dokumentieren Sie das Installationsdatum für das nächste Wartungsintervall.
Passende Symptome Zurück zur Tabelle
Wenn bei einem Motor bereits ein Problem auftritt, kann das Diagramm vom Symptom aus rückwärts arbeiten, um zu ermitteln, welche Spezifikation beim letzten Steckerwechsel wahrscheinlich übersehen wurde. Die Farbe und der Zustand der Spitze eines entfernten Stopfens sind der schnellste diagnostische Hinweis ohne Scan-Tool verfügbar.
Eine praktische Checkliste vor dem Kauf anhand einer Tabelle
- Bestätigen Sie den genauen Motorcode oder die VIN-spezifische Anwendung, nicht nur das Fahrzeugmodelljahr, da Motorwechsel zur Jahresmitte üblich sind.
- Notieren Sie die Gewindegröße und -reichweite des derzeit installierten Steckers, auch wenn Sie ihn durch einen Stecker derselben Marke ersetzen.
- Notieren Sie sich die Nummer des Wärmebereichs und bestätigen Sie die Skalenrichtung für diese bestimmte Marke, bevor Sie verschiedene Marken vergleichen.
- Überprüfen Sie die Lückenspezifikation anhand des Zündsystemtyps, nicht nur anhand der Motorfamilie.
- Überprüfen Sie den Sitztyp (Dichtung oder konisch), um zu vermeiden, dass beim Einbau ein falscher Drehmomentwert verwendet wird.
- Vergleichen Sie das Elektrodenmaterial mit der voraussichtlichen Laufleistung, um das nächste Austauschintervall im Voraus zu planen.
Häufig gestellte Fragen
Kann ich für eine bessere Leistung einen heißeren Stecker als in der Tabelle empfohlen verwenden?
Außerhalb einer dokumentierten Tuning-Änderung wird im Allgemeinen nicht empfohlen, eine Stufe heißer zu laufen als angegeben, da dadurch das Risiko einer Vorzündung und Detonation steigt, insbesondere bei anhaltender Last oder Aufladung.
Warum werden in zwei Diagrammen unterschiedliche Lückenwerte für denselben Stecker aufgeführt?
Abstandsempfehlungen beziehen sich auf das Zündsystem, nicht nur auf die Zündkerze. In einer Tabelle, die für eine Punktzündung erstellt wurde, wird ein kleinerer Abstand angegeben als in einer Tabelle für dieselbe Kerze, die in einer Spule-auf-Stecker-Anwendung verwendet wird.
Ist die Verwendung eines Steckers mit größerer Reichweite jemals sicher als Ersatz?
Nein. Ein Stopfen mit größerer Reichweite als angegeben kann in die Brennkammer hineinragen und den Kolben berühren, während ein Stopfen mit kürzerer Reichweite möglicherweise zu tief in der Gewindebohrung sitzt, um zuverlässig zu zünden.
Brauchen Iridium-Stecker einen anderen Abstand als Kupfer-Stecker im gleichen Motor?
Normalerweise nicht. Der Spalt wird durch den Motor und das Zündsystem bestimmt, nicht durch das Elektrodenmaterial, daher gilt die Lückenspalte des Diagramms normalerweise für alle Materialvarianten für diese Anwendung.
Wie oft sollte die Lücke zwischen den Ersetzungen erneut überprüft werden?
Bei Kupferstopfen ist eine Kontrolle bei jedem Ölwechsel sinnvoll. Bei Platin- und Iridium-Zündkerzen bedeutet das längere Wartungsintervall, dass der Abstand nur selten angepasst werden muss, bis die Kerze ihre angegebene Ersatzlaufleistung erreicht.
Warum werden in einem Diagramm manchmal zwei unterschiedliche Abstandswerte für dieselbe Teilenummer aufgeführt?
In einigen Diagrammen wird neben einer werkseitig gelieferten Lücke auch eine empfohlene installierte Lücke für eine bestimmte Motoranwendung aufgeführt, da eine Teilenummer mehrere Motorenfamilien mit leicht unterschiedlichen Zündanforderungen bedienen kann.
Kann ein Kegelsitzstopfen installiert werden, wenn ein Dichtungssitzstopfen vorgeschrieben ist?
Nein. Die beiden Sitztypen sind selbst bei gleicher Gewindegröße nicht austauschbar, da die bearbeitete Sitzgeometrie des Zylinderkopfs speziell für einen Typ zugeschnitten ist und das Erzwingen der falschen Sitzart das Risiko einer schlechten Verbrennungsdichtung oder einer Beschädigung des Gewindes birgt.
Verändert das Anti-Seize-Mittel den in der Tabelle aufgeführten Drehmomentwert?
Ja. In den meisten Drehmomenttabellen wird von trockenen Gewinden ausgegangen. Daher erhöht die Zugabe von Anti-Seize-Mittel die effektive Klemmkraft bei einer bestimmten Drehmomenteinstellung. Das bedeutet, dass das angewendete Drehmoment gegenüber der Trockengewindezahl in der Tabelle leicht reduziert werden sollte.
Ist es sicher, Elektrodenmaterialien über die Zylinder eines Motors hinweg zu mischen?
Es wird nicht empfohlen. Gemischte Materialien können zu ungleichmäßigen Verbrennungseigenschaften und ungleichmäßigen Verschleißraten zwischen den Zylindern führen, selbst wenn alle anderen Diagrammspezifikationen in allen Positionen übereinstimmen.
Was ändert sich bei der Installation tatsächlich durch einen Karteneintrag mit erweiterter Reichweite?
Bei einem Zündkerzenstecker mit größerer Reichweite wird die Zündspitze tiefer in der Brennkammer positioniert als bei einem Zündkerzenstecker mit Standardreichweite und gleicher Gewindegröße, wodurch sich die Flammenausbreitung geringfügig ändert und dies nur dann korrekt ist, wenn in der Tabelle ausdrücklich aufgeführt ist, dass für diesen Motor eine größere Reichweite erforderlich ist.
