Was ist Zündkerzenindexierung? Der vollständige Leitfaden zu Zweck und Prozess

Zündkerzenindizierung: Die kurze Antwort

Bei der Zündkerzenindizierung handelt es sich um die absichtliche Drehung einer Zündkerze, sodass die offene Seite ihrer Masseelektrode in eine bestimmte Richtung innerhalb der Brennkammer zeigt. Sie müssen die Elektrode nicht biegen. Stattdessen fügen Sie dünne Kupferscheiben unter der Kerzenschulter hinzu, und wenn Sie die Kerze in den Zylinderkopf hineindrehen, stoppt sie in einem etwas anderen Winkel. Der offene Spalt wird dann so positioniert, dass der Flammenkern einen freien Weg zum dichtesten Teil der Luft-Brennstoff-Ladung hat.

Diese Technik ist seit Jahrzehnten ein fester Bestandteil des Hochleistungsmotorenbaus. Der praktische Effekt hängt ganz vom Motor ab. Ein Rennmotor mit hoher Verdichtung oder einem Turbolader kann messbare Fortschritte bei der Verbrennungskonsistenz erzielen, während ein serienmäßiger Alltagsmotor bei niedriger Last nur einen geringfügigen Unterschied spüren wird. Für jeden Motor, der mehr von seinem Zündsystem erwartet, ist das Erlernen des Indexierens einer Zündkerze eine wertvolle Fähigkeit.

Die Indizierung funktioniert am besten, wenn die anderen Verbrennungsvariablen bereits gesund sind. Der Abstand muss korrekt, das Kraftstoffsystem sauber und die Kompression über alle Zylinder hinweg gleichmäßig sein. Wenn diese vorhanden sind, ist die Indexierung der nächste sinnvolle Schritt für einen Motorenbauer, der möchte, dass jeder Zylinder am gleichen Punkt mit der Verbrennung beginnt.

Was genau bedeutet Zündkerzenindizierung?

Ein herkömmlicher J-Gap-Stecker verwendet eine Mittelelektrode und eine gebogene Seitenelektrode. Der Raum zwischen ihnen ist der Ort, an dem der Funke überspringt. Da die Seitenelektrode gebogen ist, blockiert sie den Flammenkern auf einer Seite und lässt die andere Seite offen. Bei einem neuen Stopfen kann der Hersteller nicht wissen, in welche Richtung die offene Seite zeigt, sobald der Stopfen in Ihren Zylinderkopf eingebaut ist.

Wenn Sie einen Dichtungssitzstopfen festziehen, stoppt die Drehung an einer beliebigen Position. Wenn Sie den Stopfen einbauen und dabei die offene Seite auf das Auslassventil richten, muss sich die Flamme entgegen der Strömung der Ansaugladung ausdehnen. Das ist die Situation, die durch die Indizierung korrigiert wird.

Die Indizierung definiert die endgültige Ausrichtung. Das Verfahren nutzt die Gewindesteigung des Steckers aus. Ein 14-mm-Stecker mit einem Abstand von 1,25 mm bewegt sich bei jeder vollen Umdrehung um 1,25 mm weiter. Die Kupferscheibe sitzt auf der Schulter des Steckersitzes und hebt den Stecker leicht an. Beim nächsten Anziehen sorgt diese erhöhte Höhe dafür, dass sich der Stopfen etwas weiter dreht, bevor er auf dem Boden landet.

Hierbei handelt es sich um eine mechanische Anpassung, nicht um eine Tuning-Modifikation. Die Funkenspannung, der Spalt oder der Zündzeitpunkt werden dadurch nicht verändert. Es beeinflusst lediglich die physikalische Position der Masseelektrode im Moment der Funkenzündung.

Einige moderne Zündkerzen verwenden ein Oberflächenspaltdesign, bei dem der Funke über die Vorderseite der Zündkerze springt. Diese haben keine rotierende Seitenelektrode, daher hat die Indexierung keine Auswirkung auf sie. Die J-Gap-Stecker, die die meisten Hochleistungsmotoren verwenden, bleiben das Standardgehäuse für diese Technik.

Warum ist die Indizierung wichtig? Die realen Auswirkungen

Der sauberste Weg, die Indizierung zu verstehen, besteht darin, sich den Flame-Kernel anzusehen. Wenn der Funke über den Spalt springt, muss die kleine Plasmakugel wachsen, bis sie das gesamte Gemisch entzündet. Wenn die Seitenelektrode groß ist und direkt im Flammenweg sitzt, absorbiert sie Wärme und verlangsamt die Flammenfront. Wenn Sie den offenen Spalt auf das Einlassventil richten, kann sich die Flamme beim Eintritt in den Zylinder in die frische Ladung bewegen.

Motorenbauer, die aufeinanderfolgende Vergleiche mit demselben Motor durchführen, beschreiben Gewinne, die bei Rennmotoren mit Saugmotor normalerweise zwischen 1 und 3 Prozent liegen. Das hört sich nicht nach viel an, aber in einer Formel, in der jeder Leistungspunkt zählt, kann es eine schnelle Runde von einem Ergebnis im Mittelfeld trennen. Bei einem Motor mit Zwangsansaugung kann der Effekt größer sein, da die dichtere Ladung schneller brennt und jede Verzögerung des Flammenwachstums verstärkt wird.

Ein großer versteckter Vorteil ist die Konsistenz über alle Zylinder hinweg. Bei einem Werksmotor weist jeder Zylinder einen kleinen Gussunterschied auf. Wenn Sie die Zündkerzen so positionieren, dass jeder Zylinder die gleiche Elektrodenausrichtung hat, reduzieren Sie die Abweichungen von Lauf zu Lauf und machen das Leerlauf- und Teillastverhalten des Motors weitaus vorhersehbarer.

Ein weiterer wesentlicher Vorteil ist die Vorzündungskontrolle. Wenn die Masseelektrode kühler bleibt, ist der Zylinder widerstandsfähiger gegen heiße Stellen, die am Rande der Klopfgrenze zu einer Detonation führen können. Eine platinierte oder Iridium-Elektrode hilft dabei, und die Indexierung sorgt für die endgültige Geometrieanpassung.

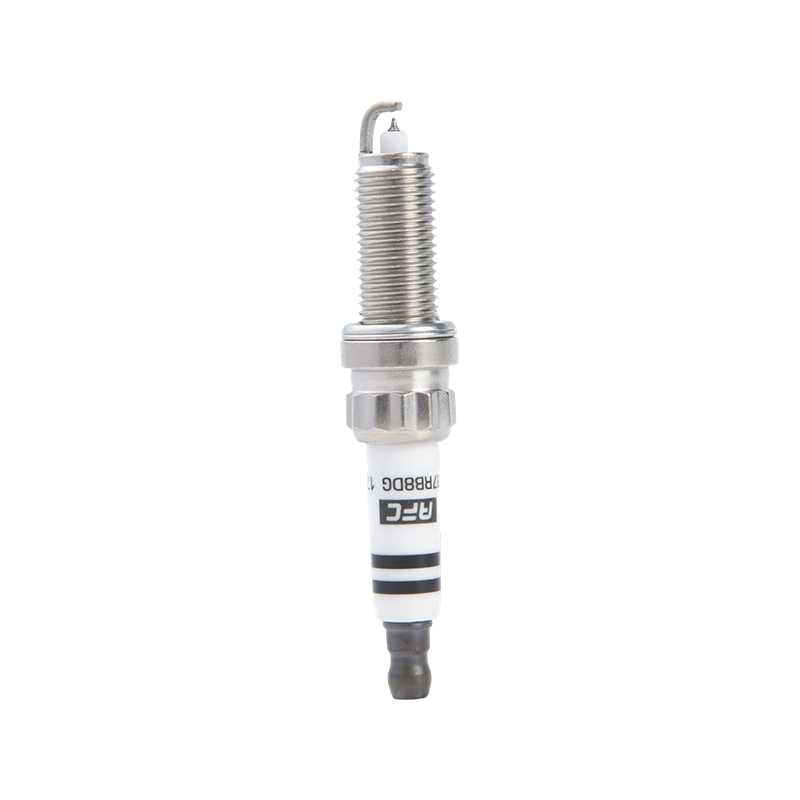

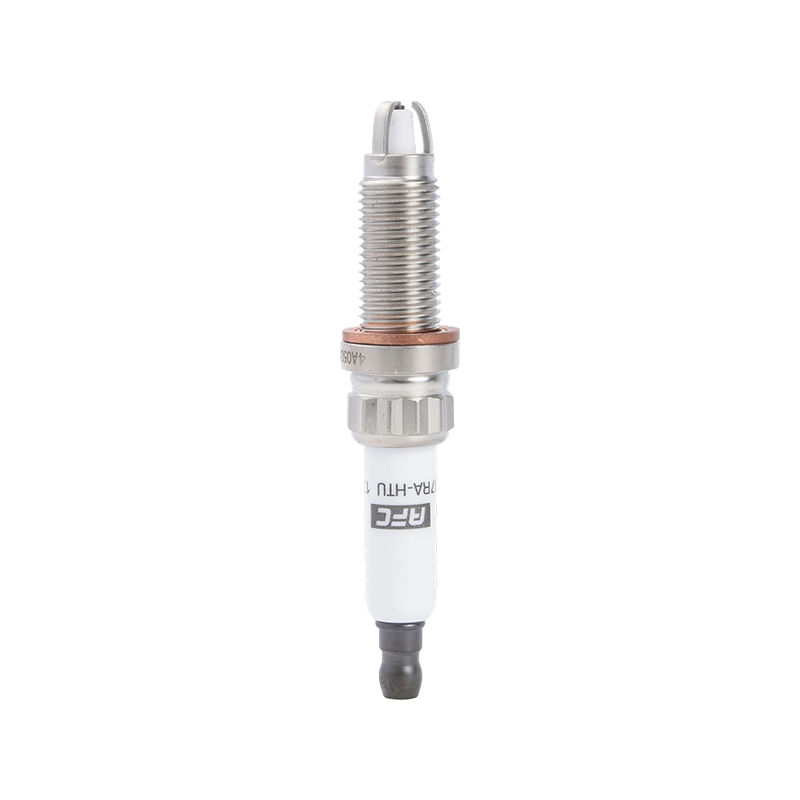

Iridium-Platin-Zündkerze für BMW- und Mini-Anwendungen Diese Iridium-Platin-Zündkerze bietet eine hervorragende Vorzündungskontrolle und stabile Leistung und ist damit eine zuverlässige Wahl für Motoren, die eine präzise Indexierung und ein präzises Wärmemanagement erfordern. Produkt anzeigen →

So indizieren Sie Zündkerzen: Schritt für Schritt

Stellen Sie vor dem Start sicher, dass der Motor abgekühlt ist und sich der Zylinder im oberen Totpunkt befindet oder dass Sie Zugang durch die Zündkerzenöffnung haben. Blasen Sie eventuell in den Zylinder fallende Rückstände mit Druckluft weg.

1. Markieren Sie den Stecker. Verwenden Sie einen Farbmarker auf dem Sechskant, um die offene Seite der Lücke anzuzeigen. Wenn Sie eine Steckdose verwenden, bringen Sie eine zweite Markierung auf der Steckdose an, die mit der Steckermarkierung übereinstimmt.
2. Probeinstallation ohne Unterlegscheiben. Setzen Sie eine frische Kupferscheibe ein, setzen Sie den Stopfen ein und ziehen Sie ihn genau nach Vorgabe fest. Beachten Sie mit einem Endoskop die Position des offenen Spalts relativ zum Zylinderkopf.
3. Berechnen Sie die Drehung. Messen Sie, um wie viel Grad Sie den Stecker drehen müssen. Bei der Standardmethode sollte die offene Seite zum Einlassventil zeigen.
4. Wählen Sie die Dicke der Unterlegscheibe. Verwenden Sie die Gewindesteigungsberechnung. Jede 0,25-mm-Unterlegscheibe ändert die Drehung um etwa 72 Grad bei einem 1,25-mm-Gewinde.
5. Installieren Sie die letzte Unterlegscheibe. Setzen Sie die ausgewählte Unterlegscheibe ein, ziehen Sie sie mit dem gleichen Drehmoment fest und überprüfen Sie den neuen Winkel. Wiederholen Sie diesen Vorgang, wenn Sie mehr Rotation benötigen.
6. Notieren Sie das Ergebnis. Notieren Sie die Anzahl und den Winkel der Unterlegscheiben für jeden Zylinder. Dies hilft Ihnen, dieselben Plugs nach einem späteren Entfernen neu zu indizieren.

Die Winkelmathematik ist ein Leitfaden, keine exakte Wissenschaft. Die Kupferscheibe wird bei der ersten Installation leicht gequetscht, und der Drehmomentwert beeinflusst die Quetschung. Deshalb müssen Sie bei der Endmontage immer eine frische Unterlegscheibe verwenden und die Drehmomentvorgaben des Herstellers einhalten.

Werkzeuge und Unterlegscheiben zum Indexieren

Die Indizierung ist günstig. Sie benötigen keine spezielle Maschine. Für die meisten Motoren reicht ein Basissatz aus:

• Ein Satz Unterlegscheiben für Zündkerzen, üblicherweise mit 0,25-mm-, 0,5-mm- und 0,75-mm-Unterlegscheiben
• Eine dünnwandige Zündkerzenfassung, um Schäden am Keramikisolator zu verhindern
• Ein Drehmomentschlüssel mit einer Genauigkeit im unteren Bereich, typischerweise 10–25 Nm
• Ein Endoskop oder Inspektionsspiegel, um die Elektrode im Zylinder zu sehen
• Elektrokontaktreiniger und ein sauberer Lappen, um die Steckerspitze ölfrei zu halten

Die Verwendung eines richtigen Drehmomentschlüssels kann nicht genug betont werden. Wenn das Drehmoment von Stecker zu Stecker variiert, variiert der endgültige Drehwinkel. Bei Aluminiumköpfen benötigt ein 14-mm-Stecker normalerweise 18–25 Nm, während ein 12-mm-Stecker möglicherweise 15–20 Nm benötigt. Bestätigen Sie immer den Wert aus Ihrem Servicehandbuch.

Ein Unterlegscheibensatz kostet sehr wenig. Das spart Zeit, da Sie mehrere Drehpositionen testen können, ohne etwas zu bearbeiten. Wenn Sie die richtige Unterlegscheibe gefunden haben, markieren Sie sie und bewahren Sie sie für zukünftige Einsätze zusammen mit dem Zylinder auf.

Schauen Sie sich beim Testen des Winkels die Unterlegscheibe nach dem Probesitz an. Das zerkleinerte Kupfer hinterlässt einen sichtbaren Kontaktring. Dieser Ring zeigt an, ob die Unterlegscheibe gleichmäßig sitzt. Eine schräge Unterlegscheibe kann dazu führen, dass der Stecker in einem anderen als dem von Ihnen berechneten Winkel stoppt. Überprüfen Sie daher vor dem Festlegen, ob im Kontaktring ein kleiner Spalt vorhanden ist.

Wann sollte man eigentlich Zündkerzen indizieren?

Indexieren ist nicht jedermanns Sache. Die richtige Antwort hängt vom Motortyp, den Tuningzielen und der Werksempfehlung ab:

• Motoren mit hoher statischer Verdichtung oder Verdrängerlader
• Motoren mit Turbolader laufen im Magerbetrieb oder am Rande des Klopfens
• Natürlich angesaugte Rennmotoren mit maßgeschneiderten Nockenwellen und High-Flow-Köpfen
• Marine-Außenbordmotoren, bei denen die Indexierung im Servicehandbuch angegeben ist
• Klassische Motoren mit großen flachen Brennräumen und weitreichenden Zündkerzen
• Jeder Motor, bei dem der Zylinderkopf eine sichtbare Ausbuchtung im Brennraum aufweist, die einer Zündkerzenausrichtung entspricht

Bei einer modernen Straßenbahn ist der Nutzen geringer. Sie erhalten einen stabileren Leerlauf und ein etwas besseres Ansprechverhalten unterhalb von 3.000 U/min. Die Zündanlage eines modernen Autos erzeugt einen starken Funken und der Einspritzstrahl ist bereits gut gemischt. Sie werden keine große Leistungssteigerung erleben.

Für diejenigen, die Track Days oder Autocross betreiben, dauert die Indizierung eines Plug-Sets weniger als 30 Minuten und sorgt für eine neue Ebene der Konsistenz. Es ist die Art von Detail, die dazu beiträgt, dass die Engine über eine lange Sitzung hinweg vorhersehbar bleibt.

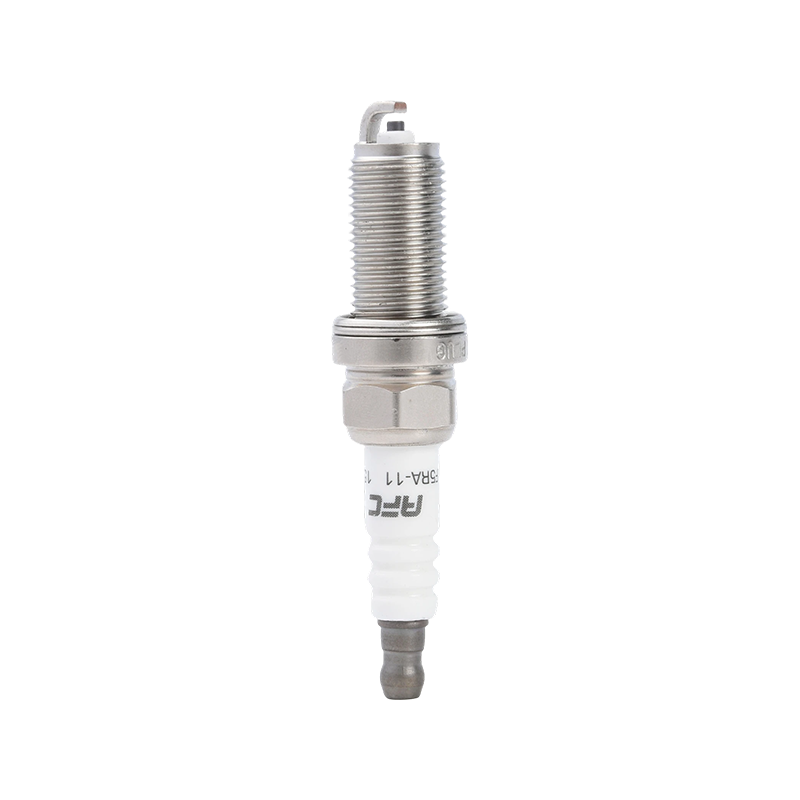

Noch heute werden für viele moderne Motoren Nickel-Kupfer-Zündkerzen als kostengünstiger Ersatz hergestellt. Die Seitenelektrode ist groß und bietet eine klare offene Seite zur Orientierung, daher gilt die gleiche Unterlegscheibenmethode. Für einen Kleinwagen wie einen VW T-Cross muss der richtige Nickel-Kupfer-Stecker zum für den Motor entwickelten Wärmebereich und Gewindebereich passen.

Nickel-Kupfer-Zündkerze für VW T-Cross und Polo Plus Eine kostengünstige Nickel-Kupfer-Zündkerze für Volkswagen-Kleinwagen, die eine zuverlässige Zündung und Wärmeableitung unter alltäglichen Fahrbedingungen bietet. Produkt anzeigen →

Eine schnelle Möglichkeit, um zu testen, ob die Indizierung für Ihren speziellen Motor hilfreich ist, besteht darin, die Stopfen ohne Unterlegscheiben einzubauen, den Motor auf einem Prüfstand laufen zu lassen, die Nummern zu notieren, sie dann auf die Einlassseite zu indexieren und den Zug zu wiederholen. Das Delta sagt Ihnen, ob es sich lohnt, es aufzubewahren. Bei vielen Straßenmotoren ist der Unterschied so gering, dass die meisten Besitzer diesen Schritt überspringen.

Häufige Mythen und Missverständnisse

Es gibt viele Ratschläge in Foren, die entweder veraltete oder halbwahre Informationen wiederholen. Hier ist die praktische Sicht nach der Arbeit mit Steckern in verschiedenen Motoren.

• Durch die Indexierung erhält jeder Motor sofort einen Leistungszuwachs von 10 PS. Nicht wahr. Die meisten Gewinne sind gering und erscheinen als Konsistenz.
• Der Spalt muss immer zum Einlassventil zeigen. Am häufigsten, aber einige Köpfe profitieren von anderen Winkeln, um die Elektrode kühler zu halten.
• Ebenso gut funktioniert das Biegen der Masseelektrode. Tun Sie dies niemals. Es verändert den Abstand und beschädigt den Stecker.
• Ich habe es einmal indiziert und es ist für immer korrekt. Der Stecker kann sich drehen, wenn er entfernt und wieder eingebaut wird, sodass Sie den Schritt nach jedem Ausbau wiederholen müssen.
• Alle Stecker sind indexierbar. Stecker mit Oberflächenspaltdesign oder einer Seitenelektrode, die die Mittelelektrode vollständig bedeckt, sind schwer zu indizieren, da die Öffnungsrichtung nicht klar ist.

Lesen Sie nach dem Einbau der Stecker die Farbe und das Abnutzungsmuster des Mittelisolators und der Erdungselektrode ab. Die Anleitung zum Lesen von Zündkerzen zeigt, wie ein gesunder Zylinder aussieht. Wenn ein Zylinder nach der Indexierung der Zündkerzen eine andere Farbe aufweist als die anderen, liegt das Problem wahrscheinlich am Kraftstoff oder an der Kompression und nicht an der Ausrichtung der Zündkerzen.

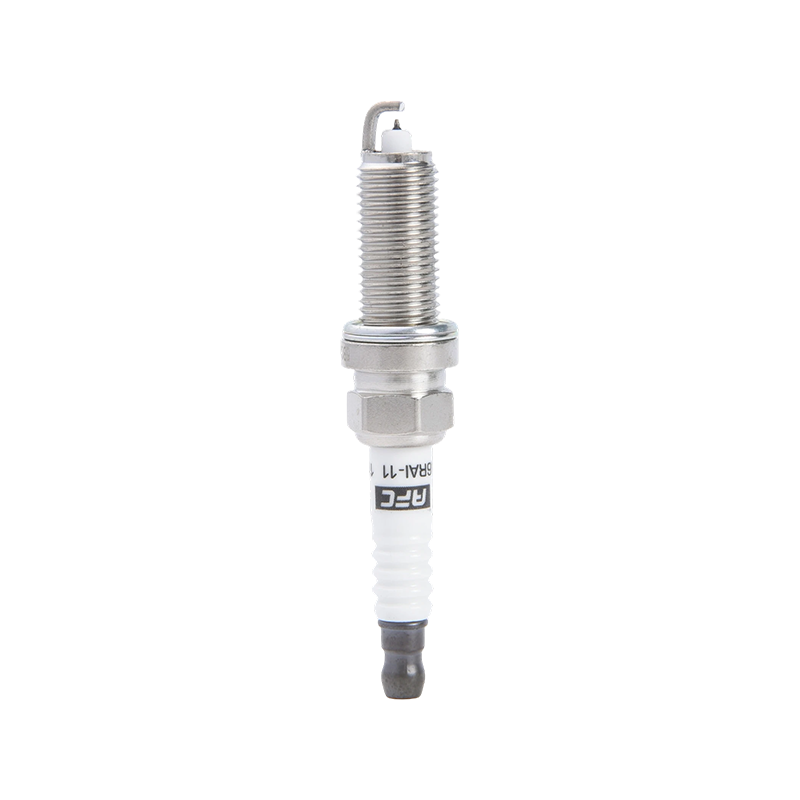

Welche Zündkerzen unterstützen die Indexierung gut?

Ideale Indexstopfen verfügen über eine herkömmliche J-Gap-Seitenelektrode, einen flachen Dichtungssitz und einen freien Zugang vom Kerzenloch aus. Stecker mit einem langen Keramikisolator oder einem schmalen Sechskant können schwieriger zu handhaben sein.

Feindrahtstecker eignen sich hervorragend, wenn das Indexieren mit einer Rennabstimmung kombiniert wird. Die kleine Seitenelektrode verringert die Wärmeableitung und verringert die Wahrscheinlichkeit, dass der Flammenkern Energie verliert. Iridium und Platin weisen eine bessere Hochtemperaturstabilität als Kupfer auf, sodass die Rotation auf lange Sicht stabil bleibt.

Besonders attraktiv ist die Doppel-Iridium-Familie, da sowohl die Mittel- als auch die Seitenelektroden aus Iridium bestehen. In einem japanischen Automotor verträgt eine doppelte Iridiumkerze eine hohe Verbrennungstemperatur und erfordert eine niedrige Zündspannung. Das bedeutet, dass der Indexwinkel nicht perfekt sein muss, um einen zuverlässigen Funken zu erhalten.

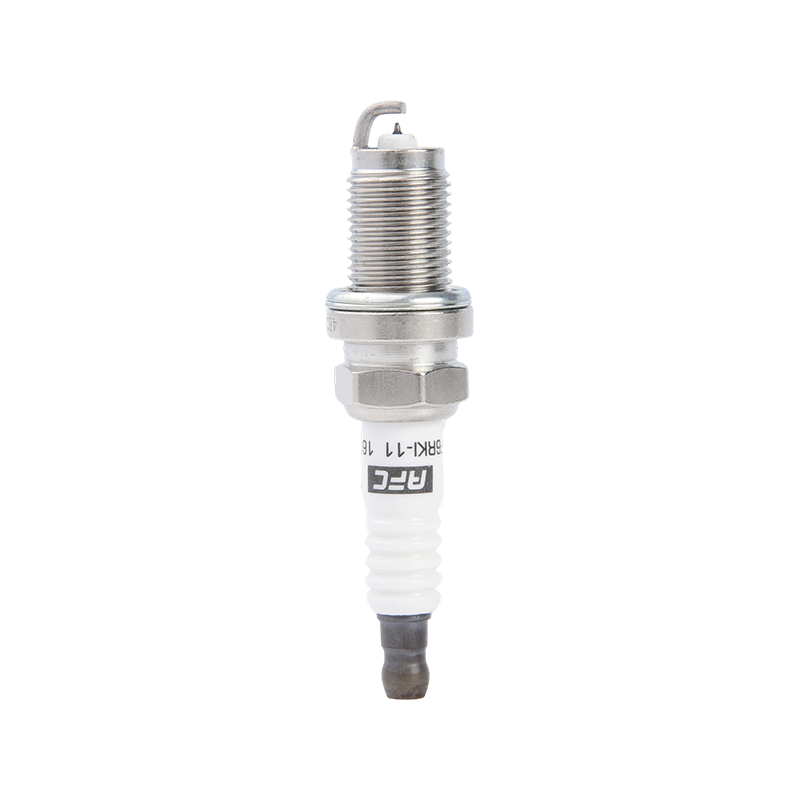

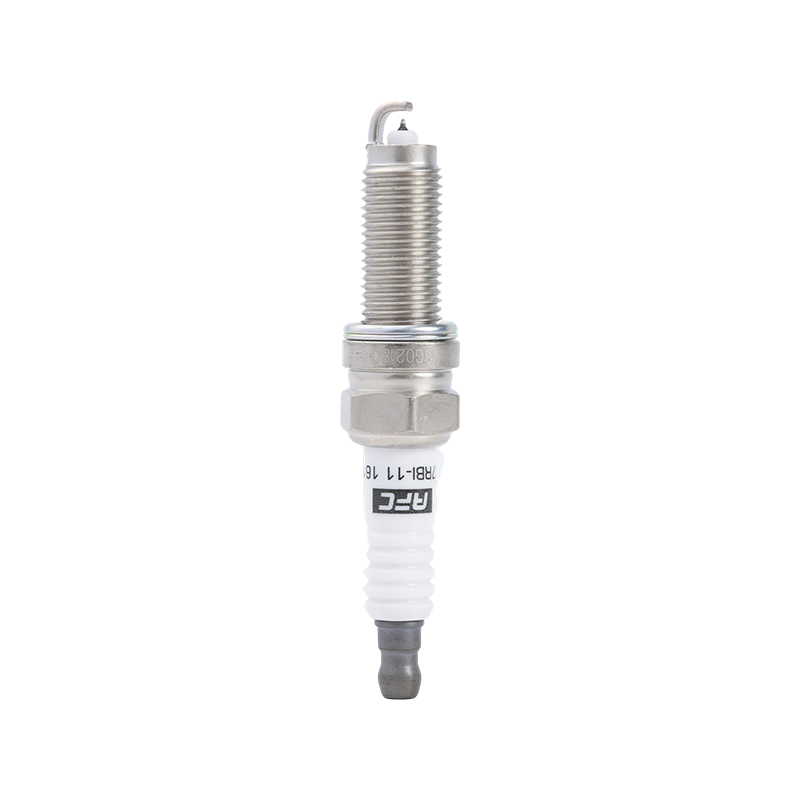

Doppelte Iridium-Zündkerze für Toyota, Lexus und Honda Mit doppelten Iridium-Elektroden gewährleistet diese Zündkerze eine lange Haltbarkeit und gleichmäßige Zündung und ist für japanische Motoren geeignet, die eine hohe Temperaturbeständigkeit und geringen Wartungsaufwand erfordern. Produkt anzeigen →

Auswahl ist ebenso wichtig wie Orientierung. Die Herkunft des Fahrzeugs und die Motorfamilie bestimmen die Gewindereichweite, den Wärmebereich und die Elektrodenabmessungen. Ein zu langer oder zu kurzer Stopfen lässt sich nicht richtig indexieren, da die Gewindeschulter nicht dort sitzt, wo sie sollte.

Wenn Sie an mehreren Marken arbeiten, wählen Sie einen Steckersatz, der zur Motorenfamilie passt, anstatt einen Universalstecker in alle Blöcke zu zwingen. Die Gewindesteigung und die Form der Seitenelektrode sind nicht bei allen Herstellern identisch. Ein Stecker mit einer flachen Erdungselektrodenspitze und einer klar definierten offenen Seite ist unter einem Endoskop immer besser ablesbar.

Häufig gestellte Fragen

Macht die Indexierung von Zündkerzen wirklich einen Unterschied?

Es kommt darauf an. Bei Rennmotoren und hochverdichteten Aufladungsmotoren berichten Hersteller von messbaren Verbesserungen der Flammenentwicklung, Klopffestigkeit und Konsistenz. Bei einem Alltagsfahrer liegt der Gewinn vor allem in einem ruhigeren Leerlauf und einer leicht verbesserten Teillastreaktion. Bei einem Serienmotor werden Sie keinen Leistungszuwachs von 10 PS spüren.

In welche Richtung soll die offene Lücke zeigen?

Die meisten Motorenbauer richten es auf das Einlassventil aus, damit der Flammenkern in die einströmende Ladung hineinwachsen kann. Aber es gibt Ausnahmen. Ein zentral angeordneter Stopfen, ein bestimmter Kolbenboden oder ein Kühlbedarf auf der Abgasseite können eine andere Ausrichtung effektiver machen. Testen Sie, indem Sie den Stecker ablesen und den Zylinder bei Teillast beobachten.

Können Iridium-Zündkerzen indexiert werden?

Ja. Iridium-Feindrahtstecker mit einer standardmäßigen J-Gap-Seitenelektrode können mit demselben Unterlegscheibensystem indiziert werden. Die Iridium-Seitenelektrode ist normalerweise dünn, sodass die offene Seite unter einem Endoskop gut sichtbar ist und der Stecker robust genug ist, um wiederholten Installationszyklen standzuhalten.

Wie viele Unterlegscheiben sind zu viele?

Normalerweise möchten Sie unter 1,5 mm des Gesamtstapels bleiben. Mehr kann dazu führen, dass die Kerze zu weit aus dem Zylinder herausgedrückt wird und die Ausbreitung der Flamme oder die Lage des Funkens beeinträchtigt wird. Wenn Sie die doppelte Drehung einer dickeren Unterlegscheibe benötigen, wählen Sie eine Unterlegscheibenstärke, die den richtigen Winkel mit nicht mehr als drei Unterlegscheiben ergibt.

Ist das Indexieren der Zündkerze dasselbe wie das Zündkerzenabstand?

Nein. Der Abstand legt den Abstand zwischen der Mittelelektrode und der Seitenelektrode fest. Die Indexierung legt die Drehrichtung der Seitenelektrode fest. Sie müssen die Lücke festlegen, bevor Sie mit der Indizierung beginnen.

Brauchen moderne Autos indexierte Zündkerzen?

Die meisten tun das nicht. Moderne Zündsysteme verfügen über einen starken Funken und feindrahtige Zündkerzen erzeugen einen kompakten Flammenkern. Wenn Ihr Auto serienmäßig ist und gut läuft, lassen Sie es weg. Wenn Sie einen modifizierten Motor mit Zwangsansaugung oder hoher Verdichtung haben, ist die Indexierung ein lohnenswerter Abschlussschritt.

Wie lange dauert die Indizierung?

Bei einem Vierzylindermotor müssen Sie beim ersten Mal mit 20 bis 40 Minuten rechnen. Die meiste Zeit wird für Probeanpassungen und das Lesen des Blickwinkels aufgewendet. Sobald Sie die richtige Unterlegscheibe für jeden Zylinder kennen, dauert eine vollständige Indexierung derselben Stopfen weniger als 10 Minuten.

Abschließende Gedanken zur Zündkerzenindizierung

Die Indexierung ist ein kostengünstiges Detail, das einen echten Unterschied macht, wenn der Motor bereits gut abgestimmt ist. Es handelt sich um eine einfache mechanische Einstellung, die Ihnen die Kontrolle über eine Variable gibt, die Sie normalerweise nicht sehen können.

Beginnen Sie mit einem neuen Satz Stecker, stellen Sie den Abstand ein und verwenden Sie eine saubere Kupferscheibe. Die Dicke der Unterlegscheibe bestimmt die Drehung und der Drehmomentschlüssel bestimmt, ob der Winkel wiederholbar ist. Wenn es sich bei dem Motor um einen Rennmotor, ein Straßenauto oder einen Bootsaußenbordmotor handelt, der danach verlangt, lohnt sich die Zeit.

Der richtige Ausgangspunkt ist der richtige Stecker. Die AFC-Zündkerzen-Produktpalette ist nach Fahrzeugherkunft und Motorfamilie geordnet, sodass Sie bei Ihrem Fahrzeug beginnen und auf einen indexierten Stecker hinarbeiten können, der richtig passt.
